產品介紹

.1

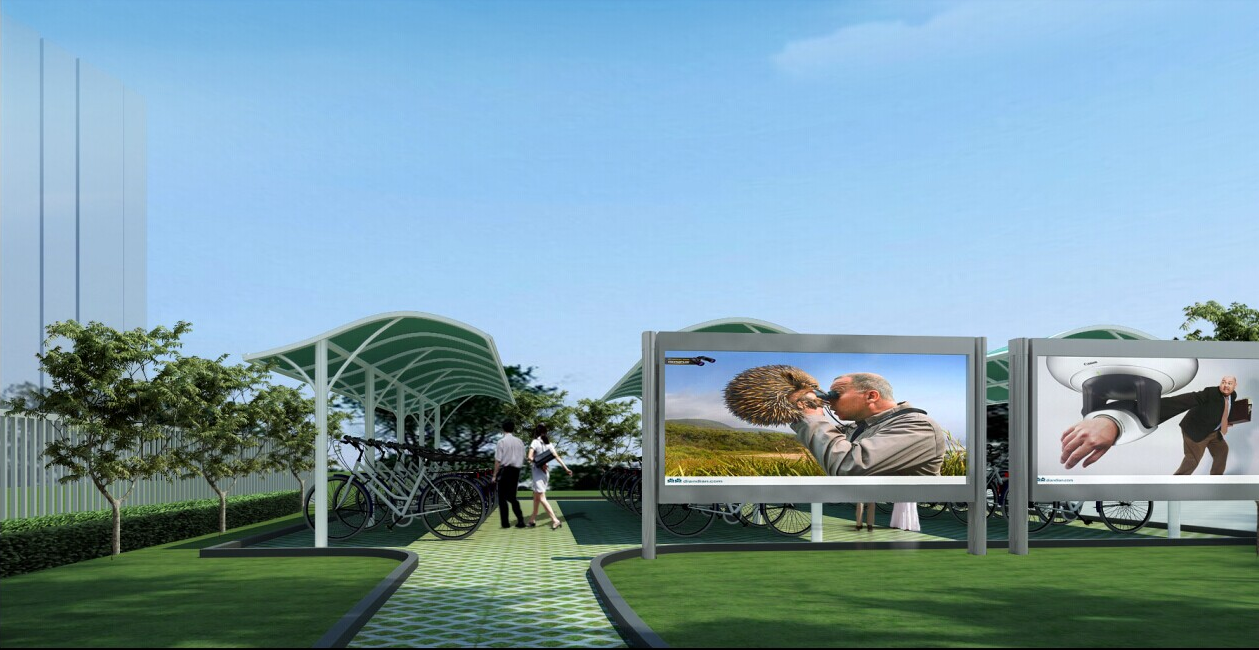

不銹鋼車道陽光棚施工

.1.1
施工流程：

放樣
→
安裝預埋件
→
安裝不銹鋼立柱
→
安裝不銹鋼橫向龍骨
→耐力板
下料→耐力板下料安裝→壓條安裝自攻螺絲固定→驗收
清理
→
報驗

.1.2
施工要求：

．
2
．
1
埋板安裝操作工藝：

工藝流程：
作業準備→測量放線→埋板加工、
栓眼打孔→脹栓安裝→
驗收。

1、

作業準備：
熟悉圖紙，
對圖紙中的尺寸和材料等進行核實。

2、

測量放線：

3、

埋板加工、栓眼打孔：埋板在工廠進行加工，鋼板上的脹
栓孔徑＞孔徑2mm．
在混凝土上把每個栓孔的位置放出來，
電錘打孔。

4、

根據預埋點，按圖紙要求鉆孔。

．
2
．
2
龍骨下料安裝操作工藝

工藝流程：
作業準備→測量放線→不銹鋼龍骨下料→不銹鋼龍骨安
裝→尺寸檢驗→驗收。

1、

熟悉圖紙

2、

構件應依據設計圖紙要求進行編號，彈出安裝中心標
記，鋼柱應彈出兩個方向的中心標記和標高標記。

3、

例如立柱：
以1軸埋板為起算面，
5、
10
（5的倍數）

等軸為水平儀標高測量點（其他軸拉線）
，根據圖紙立柱的
高差，測量出每個立柱的設計高度和實際下料高度，出具
下料單。

．
2
．
3
龍骨焊接操作工藝

工藝流程：作業準備→不銹鋼管進場驗收→不銹鋼管安裝焊接
→焊縫檢查→驗收

.2.4
鋼板預埋件與不銹鋼管立柱焊接，
立柱與預埋鋼板連接時焊縫要飽
滿，避免焊瘤，咬邊、未焊合、凹坑等現象，對燒穿部位應及時
采取補救措施，保證焊接質量；焊接前，若鋼材有水或潮濕應處
理，使之處于干燥狀態；焊工必須持證上崗，且要一臺電焊機配
備一臺滅火器，設專人看火
，預埋件必須安裝牢固。不銹鋼立柱圓管
與預埋件焊接應牢固，并保持垂直。

．
2
．
5
質量標準

不銹鋼規格、型號和質量，必須符合設計要求及有關標準規定。
焊縫或剪切面應無裂紋、夾渣、分層和大于
1mm
的缺棱。構件外觀表
面無明顯的凹面和損傷，劃痕深度不大于
0.5mm
。焊疤、飛濺物、毛
刺應清理干凈。螺栓孔光滑，無毛刺，孔壁垂直偏差不大于板厚的
2%
，孔圓度偏差不大于
1%
。

.2.5
陽光板安裝：必需根據現場實際尺寸與圖紙校對，進行下料加
工。陽光板采用
10mm
厚中空陽光板，用鋁專用壓條把陽光板固定到
鋼龍骨表面，壓條兩側及陽光板與兩側混凝土交接處打耐候密封膠，
打膠要平滑、均勻、粗細一致。選擇耐候密封時應選用能與陽光板具
有良好親和性的材質，避免脫膠出現裂縫現象。

.2.6
搭接：端部接縫處斷開
1cm
。

.2.7
清理驗收。除去陽光棚表面雜物，清除污跡。然后揭去保護膜，
報請驗收。

.2.8
．質量標準

陽光板裁割尺寸準確，安裝必須平整、牢固、無松動。硅酮耐候
密封膠填嵌密實，順直，無污染。

.3.0
成品保護

防止焊接、切割等產生的火花和飛濺的顆粒物質損傷陽光板。
禁止隨意踩塌。
